3月來到尾聲，緊接著4月將要赴臺大醫院雲林分院訓練
跟之前在基隆醫院社區訓練不同，雲林可沒辦法隨時回台北
恐怕真的得在雲林老老實實地待上一整個月
為了提升一些生活品質，當然得要帶上一組喇叭拉~
為了方便裝進行李箱，這次的音箱設計重點在於減少體積
然而小口徑的單體低頻缺失嚴重
讓我一個月都聽不到深沉穩健的低音，還怎麼放鬆工作之餘疲累的身心!!
於是我早就打定主意，要製作2.1聲道這類的喇叭組
至少還是要保留一個較大的音箱來裝配重低音
既然已經解決了重低音的問題，接下來就是環繞喇叭的部分了
這裡我就可以放心取用小口徑的單體，以體積為考量作業
這次使用單體是之前在淘寶買的藍芽音箱零件
淘寶賣家標稱是Bose的音箱零件尾貨
我是不會對此買單拉~
但是看起來確實做工精良，鋁合金音箱車工精準，肯定是品質極佳的工廠出品

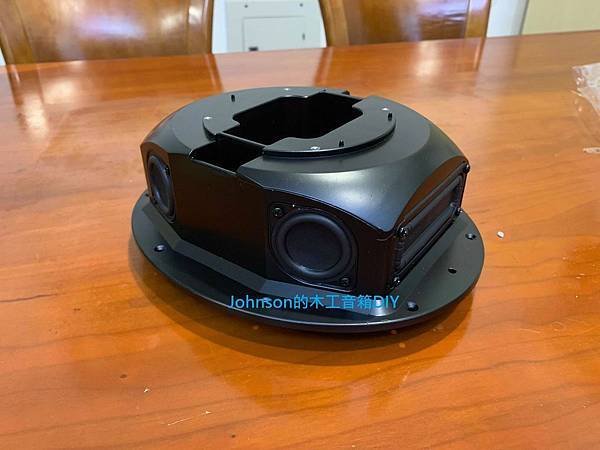

原本的音箱由4個1.5吋全頻單體和2個被動輻射器組成
有分成左右聲道兩個共鳴腔
單體的排列採取bipole設計，更能達到環繞效果
ps. 我之前也製作過的Bipole設計 4吋全頻 雙極(Bi-pole)背負式號角音箱
分解出單體，然後原本的音箱就扔掉了XD
其實最初我是打算製作2.1聲道的組合
不過既然有4顆單體，夢想就夢大一點吧!!
4顆單體個別裝進4個小音箱，最後就組成4.1環繞!!
重低音音箱的部分
環繞喇叭的面板
為了挖這些小孔，我特別去買了這個口徑的圓穴具
為了方便搬運，我決定將喇叭單體用內嵌的方式安裝
如此等於有一層木板的深度保護，不容易刮傷
原本的被動輻射器暫不使用
用另外一個廠家賣的1.5吋被動輻射器搭配
該賣家也宣稱這是Bose零件
我只要搭配效果能滿意就可以了~
焊接上喇叭線
因為空間有限，沒有另外安裝接線柱
喇叭線另一端直接延伸到音箱外，透過香蕉插連接擴大機
麻雀雖小五臟俱全
環繞音箱內容積約0.3公升
還是塞入一點吸音棉
面板黏著牢固之後打磨平整
因為這個音箱十分小巧，打磨時用F夾固定起來比較穩
面板上的喇叭開口要遮起來
免得一堆木屑卡在裡面，到時候怎麼清都清不乾淨
重低音音箱背後可開啟，方便安裝被動輻射器
背板上面再開孔，安裝擴大電路板
4吋重低音單體朝下發射
正面有低音輻射器增強低頻
接線等比較複雜醜陋的地方就藏在音箱背面
唯一的小缺點是這樣開關或調音量比較麻煩XD
另外這次比較特別的一點，在於2聲道轉換為4聲道的方法
4聲道中仍然有左右聲道，接線和2聲道無異
另外左環繞和右環繞，則是接在擴大機左右聲道的正極上
當左右聲道音量一致（音像在正前方），環繞喇叭就不會表現
當左右聲道有音量的差異，此時左右聲道正極電位不同，就會產生電流
環繞喇叭即會發聲，補充該聲道的聲音
簡單的物理方法，就能得到不錯的效果提升~
這次的接線方法，示意圖如下圖左邊，用以製造兩個環繞喇叭
另外有類似的接線方法，如下圖右側，是我在長岡鐵男設計圖集裡看到的
使用在類似soundbar這樣，一個音箱產生環繞感的設計
值得注意的是，這樣的環繞喇叭在並聯上左右聲道喇叭，阻抗會有並聯產生的下降
我都是採用8歐姆的喇叭，這樣的連接就會造成總阻抗下降為4歐姆
ps. 如果阻抗太低，要小心電流太大燒壞擴大機
接線住位置不夠，索性把喇叭線上點焊錫，直接壓接在接線柱下
禮拜一值班特別慘，有個病人晚上肚子痛起來
結果半夜兩點多被摳一次，還沒六點又被摳一次
還睡不滿4個小時@@
利用值班隔天的PM off
拖著疲憊的身軀，終於趕工完成!!
4.1聲道，5個被動輻射式音箱
聆聽時將喇叭擺放成半圓形
立體效果一鳴驚人!!
每個坐到中間試聽的家人都相當有感~
這款2.1擴大電路板是在淘寶偉良購買的，Airs的商店也有販售
只要接上變壓器就能簡單出聲，相當簡單方便~
還可以獨立調節低通濾波頻率，以及重低音音量、環繞喇叭音量
搭配Airs4吋重低音，低頻力度強勁且收放自如
特意避開重低音喇叭的正面，選擇以被動輻射器朝前
所以完全不會在重低音中混雜到人聲，整體的補充效果可說相當自然
號稱Bose的1.5吋全頻單體和1.5吋被動輻射器
效果也令我相當驚喜!!
當然他們的先天低音就比較不足，但除此之外的表現都可圈可點
人聲清晰自然，高音清脆悅耳
4顆環繞再搭配上重低音，整體立體效果可說立竿見影
音場比上許多用bipole、dipole、帳板都更開闊 (其實拿兩聲道跟4聲道比音場不太對啦...)
如果有空間的DIYer，非常推薦試試!!
最後附張準備打包的照片
低音音箱在設計時就行李箱內徑為寬，保證可以放進去~
其他衣服襪子就拿來當緩衝墊，包在音箱外面
以前實習醫師階段曾去過雲林分院，印象偏向負面
值班相當辛苦，白天還要顧不少病人
有了這個喇叭當作慰藉，日子應該會快活一些...
衣服充當緩衝墊XD
